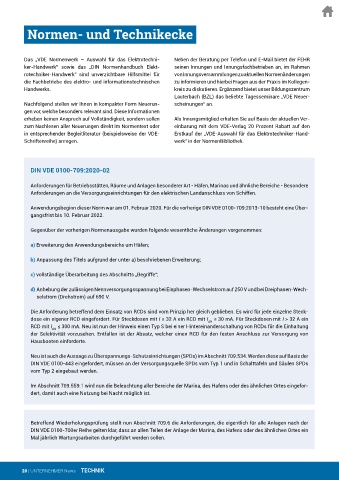

Normen- und Technikecke

Das „VDE Normenwerk – Auswahl für das Elektrotechni- Neben der Beratung per Telefon und E-Mail bietet der FEHR
ker-Handwerk“ sowie das „DIN Normenhandbuch Elekt- seinen Innungen und Innungsfachbetrieben an, im Rahmen
rotechniker-Handwerk“ sind unverzichtbare Hilfsmittel für von Innungsversammlungen zu aktuellen Normenänderungen
die Fachbetriebe des elektro- und informationstechnischen zu informieren und hierbei Fragen aus der Praxis im Kollegen-
Handwerks. kreis zu diskutieren. Ergänzend bietet unser Bildungszentrum
Lauterbach (BZL) das beliebte Tagesseminare „VDE Neuer-
Nachfolgend stellen wir Ihnen in kompakter Form Neuerun- scheinungen“ an.
gen vor, welche besonders relevant sind. Diese Informationen
erheben keinen Anspruch auf Vollständigkeit, sondern sollen Als Innungsmitglied erhalten Sie auf Basis der aktuellen Ver-
zum Nachlesen aller Neuerungen direkt im Normentext oder einbarung mit dem VDE-Verlag 20 Prozent Rabatt auf den
in entsprechender Begleitliteratur (beispielsweise der VDE- Erstkauf der „VDE-Auswahl für das Elektrotechniker-Hand-
Schriftenreihe) anregen. werk“ in der NormenBibliothek.

DIN VDE 0100-709:2020-02

Anforderungen für Betriebsstätten, Räume und Anlagen besonderer Art - Häfen, Marinas und ähnliche Bereiche - Besondere
Anforderungen an die Versorgungseinrichtungen für den elektrischen Landanschluss von Schiffen.

Anwendungsbeginn dieser Norm war am 01. Februar 2020. Für die vorherige DIN VDE 0100-709:2013-10 besteht eine Über-
gangsfrist bis 10. Februar 2022.

Gegenüber der vorherigen Normenausgabe wurden folgende wesentliche Änderungen vorgenommen:

a) Erweiterung des Anwendungsbereichs um Häfen;

b) Anpassung des Titels aufgrund der unter a) beschriebenen Erweiterung;

c) vollständige Überarbeitung des Abschnitts „Begriffe“;

d) Anhebung der zulässigen Nennversorgungsspannung bei Einphasen-Wechselstrom auf 250 V und bei Dreiphasen-Wech-
selstrom (Drehstrom) auf 690 V.

Die Anforderung betreffend dem Einsatz von RCDs sind vom Prinzip her gleich geblieben. Es wird für jede einzelne Steck-
dose ein eigener RCD eingefordert. Für Steckdosen mit I ≤ 32 A ein RCD mit I ≤ 30 mA. Für Steckdosen mit I > 32 A ein
ΔN
RCD mit I ≤ 300 mA. Neu ist nun der Hinweis einen Typ S bei einer Hintereinanderschaltung von RCDs für die Einhaltung
ΔN
der Selektivität vorzusehen. Entfallen ist der Absatz, welcher einen RCD für den festen Anschluss zur Versorgung von
Hausbooten einforderte.

Neu ist auch die Aussage zu Überspannungs-Schutzeinrichtungen (SPDs) im Abschnitt 709.534. Werden diese auf Basis der
DIN VDE 0100-443 eingefordert, müssen an der Versorgungsquelle SPDs vom Typ 1 und in Schalttafeln und Säulen SPDs
vom Typ 2 eingebaut werden.

Im Abschnitt 709.559.1 wird nun die Beleuchtung aller Bereiche der Marina, des Hafens oder des ähnlichen Ortes eingefor-
dert, damit auch eine Nutzung bei Nacht möglich ist.

Betreffend Wiederholungsprüfung stellt nun Abschnitt 709.6 die Anforderungen, die eigentlich für alle Anlagen nach der
DIN VDE 0100-700er Reihe gelten klar, dass an allen Teilen der Anlage der Marina, des Hafens oder des ähnlichen Ortes ein
Mal jährlich Wartungsarbeiten durchgeführt werden sollen.
